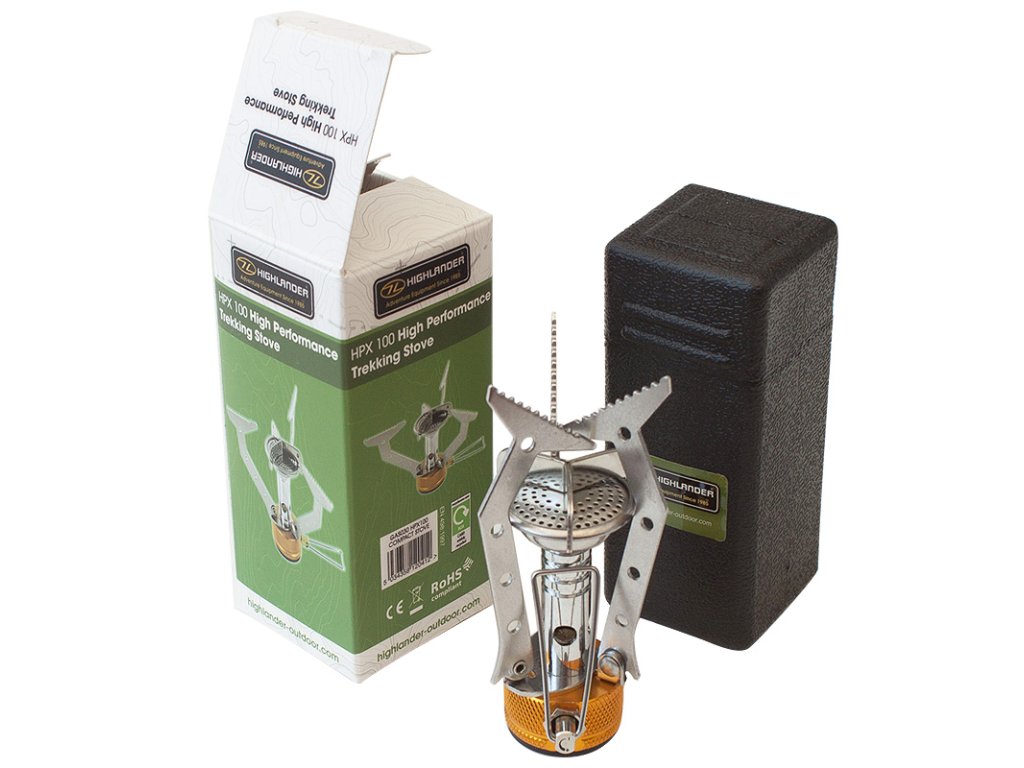

Bếp Bếp Nhỏ HIGHLANDER HPX100

Hướng dẫn sử dụng bếp

Bếp du lịch được thiết kế dùng nhiên liệu propan-butan cho hộp mực dùng một lần với áp suất trực tiếp của hỗn hợp propan và butan. Hộp chứa khí lỏng propan-butan dưới áp suất không đổi theo tỷ lệ 30:70 PB được thiết kế để vận hành bếp này. Hộp mực phải được sản xuất theo EN 417 và được trang bị van tự bịt kín với ren kết nối 7/16". Các hộp mực này chỉ dùng một lần, không được phép đổ lại.

Trước khi nối bếp với bình gas, hãy đọc kỹ hướng dẫn sử dụng này. Giữ hướng dẫn cẩn thận để sử dụng trong tương lai. CẢNH BÁO: bếp có thể rất nguy hiểm nếu sử dụng không đúng cách. Chỉ sử dụng ở những nơi thông thoáng và giữ khoảng cách vừa đủ với các vật dễ cháy.

Thông số kỹ thuật:

< strong>Quá áp suất kết nối nhiên liệu: 0 - 7000 mbar

Đường kính vòi phun: 0,3 mm

Tốc độ dòng danh nghĩa:< / mạnh> 4,5 kW

Niêm phong: Vòng chữ O 12 x 8 mm

Trước khi sử dụng :

1. Kết nối bếp với hộp mực

Hộp mực được sản xuất theo EN 417, được trang bị van tự bịt kín với ren kết nối 7/16" được thiết kế để vận hành bếp này.

Trước khi kết nối bếp với hộp mực, hãy đảm bảo vòng đệm kín chữ “O” ở tình trạng hoàn hảo. Nếu bộ phận này có dấu hiệu bị mòn thì hãy thay thế nó. Nó có kích thước 12x8 mm. Dùng vật sắc nhọn để tháo gioăng bị mòn, dùng vật cùn có kích thước phù hợp để đặt gioăng mới vào.

Kiểm tra xem van điều khiển bếp đã đóng hoàn toàn chưa - đóng bằng cách xoay sang phải.

Chỉ có thể kết nối hộp mực với bếp ở môi trường ngoài trời, ngoài tầm với của mọi người và bất kỳ nguồn gây cháy nào, tức là. ngọn lửa, phóng điện và những thứ tương tự.

Sau khi kết nối bếp với hộp mực, ít nhất hãy đảm bảo bằng mùi rằng hệ thống này đã hoàn toàn kín. Không bao giờ làm điều này với ngọn lửa trần. Nếu hệ thống có dấu hiệu rò rỉ sau khi lắp ráp, hãy tháo rời hệ thống và kiểm tra các vòng đệm. Nếu không thể loại bỏ được khuyết điểm, hãy tháo rời bếp và không sử dụng! Không đốt lửa và không đến gần ngọn lửa trần hoặc bất kỳ nguồn gây cháy nào khác.

Nồi nấu và hộp mực được trang bị ren bên phải để kết nối lẫn nhau. Khi gắn nồi vào hộp mực, cần phải tiến hành cẩn thận để không làm chéo các ren (gọi là "vặn vít qua ren"), nếu không nồi sẽ bị hỏng do xử lý không đúng cách.

Khi vặn vào hộp mực, có thể phát ra tiếng rít nhẹ của khí khi mở van bom bằng chốt mở. Với một lượt khác, con dấu sẽ vừa với hộp mực và đảm bảo độ kín của hệ thống. Việc siết chặt hơn nữa, không cần thiết sẽ dẫn đến sự mài mòn nhanh chóng của vòng đệm, hoặc để phá hủy sợi dây bếp! Thỉnh thoảng bôi Vaseline lên sợi chỉ bếp sẽ kéo dài tuổi thọ của nó một cách đáng kể.

2. Đánh lửa và vận hành

Đảm bảo bếp có hộp mực ở vị trí thẳng đứng. Mở các giá đỡ thùng chứa. Vặn nắp bình gas sang trái để mở bình gas và đốt lửa (dùng diêm, bật lửa hoặc đá lửa). Khi đốt lửa phải mở gas hết công suất.

Nếu để hộp mực ở nơi lạnh và yên tĩnh lâu ngày thì phải lắc kỹ trước khi sử dụng, nếu không ngọn lửa sẽ "tụt tắt" sau khi đốt bếp khoảng một phút. Nếu đặt nồi nấu lên bếp trước khi châm lửa thì hiện tượng nêu trên hầu như không xảy ra.

Khi sử dụng hộp mực mới đầy, tiếp xúc với nhiệt lâu ngày, sau khi đốt bếp lò, ngọn lửa dày đặc màu vàng nhạt. Ngay lập tức đóng van điều khiển ở mức tối thiểu cho đến khi ngọn lửa giảm bớt. Hiện tượng này chắc chắn sẽ xảy ra nếu bếp bị nghiêng mạnh.

Trong quá trình vận hành, tránh đun sôi chất lỏng từ hộp nấu, nếu không sẽ bị hỏng hoặc phá hủy hoàn toàn cũng như bếp.

Không để bếp mà không có người giám sát trong quá trình vận hành.

Khi vận hành bếp, giữ khoảng cách an toàn với các vật liệu dễ cháy - ít nhất 0,5 m . > Không đặt vật dễ cháy lên bếp. Nếu bạn nghi ngờ về chức năng chính xác của sản phẩm, vui lòng không sử dụng sản phẩm và liên hệ với người bán hoặc dịch vụ.

3. Dừng hoạt động

Việc dừng hoạt động được thực hiện bằng cách siết chặt van điều khiển sang bên phải cho đến khi ngọn lửa tắt. Sau đó, bếp có thể được ngắt kết nối khỏi hộp mực bằng cách tháo vít. Theo quy định, chỉ thực hiện thao tác này sau khi bếp đã nguội hoàn toàn. Không bao giờ được thực hiện việc tháo nồi ra khỏi hộp trong khi đang vận hành!!! Luôn tách bếp ra khỏi hộp sau khi kết thúc hoạt động, điều này sẽ ngăn hộp mực hết do rò rỉ nhỏ. Điều này có thể do bụi bẩn lọt vào giữa bếp và hộp mực. Vì vậy, hãy giữ khu vực này sạch sẽ.

4. Cảnh báo các tình huống khẩn cấp

Nếu ngọn lửa thổi ra ngoài bộ phận hoạt động của đầu đốt, hãy đóng ngay van điều khiển và vặn nhẹ nồi bom. Nếu ngọn lửa tiếp tục xuất hiện, hãy dập tắt nó bằng dòng nước mà bạn thường chuẩn bị sẵn để đun nóng. Nếu ngọn lửa không thể dập tắt, hãy vứt bỏ hoặc đá nồi và hộp mực đến nơi an toàn. Đảm bảo không có ai đến gần bếp ở khoảng cách dưới 20 m cho đến khi gas cháy hết. Sau đó không được sử dụng bếp!

5. Thông báo quan trọng

• Thận trọng: Khi vận hành thiết bị này, không khí (oxy) được tiêu thụ và carbon dioxide được tạo ra. Không đốt cháy hoặc sử dụng thiết bị này ở những nơi không thông gió, trong phòng, trong lều hoặc trong xe. Rất nguy hiểm khi sử dụng bếp để sưởi ấm một không gian kín - có nguy cơ ngộ độc khí carbon monoxide không rõ ràng!
< li>Chỉ người lớn mới được vận hành bếp theo hướng dẫn này, không được tin tưởng để trẻ em vận hành!
Trong quá trình vận hành, bếp phải được đặt ở vị trí ổn định và luôn được giám sát. < li>Không sử dụng hai hoặc nhiều bếp cạnh nhau để đun nóng một thùng chứa.
• Chỉ sử dụng các thùng chứa có kích thước vừa phải và nặng vừa phải.
• Không sử dụng bếp cho các mục đích khác ngoài mục đích hâm nóng thức ăn và đồ uống trong hộp đựng.
• Các bộ phận hoạt động của bếp - đầu đốt, giá đỡ hộp đựng hoặc leeward - chúng đang trong quá trình hoạt động và khoảng 10 phút. khi đó còn nóng, vì vậy đừng chạm vào chúng vào lúc này!
• Không bao giờ sử dụng bếp có dấu hiệu hư hỏng hoặc có con dấu bị lỗi hoặc mòn.
• Xử lý bếp cẩn thận, bảo vệ tránh rơi xuống đất và hư hỏng
• Không thực hiện bất kỳ sửa đổi nào đối với bếp.

6. Tháo, vệ sinh, lắp ráp bếp

Bếp gồm có 2 bộ phận chính là thân van và đầu đốt được nối với nhau bằng ren và bịt kín bằng vòng chữ “O” . Việc tháo rời các bộ phận này là cần thiết để làm sạch vòi phun. Ngay cả những tắc nghẽn nhỏ cũng làm giảm đáng kể hiệu suất hoạt động của bếp.

Không dùng kim và ghim để vệ sinh vì làm như vậy sẽ làm hỏng vòi phun và có thể làm gãy đầu kim trong vòi và làm hỏng bếp. Áp suất âm do miệng tạo ra hoặc thổi qua thường đủ để làm sạch. Cũng có thể sử dụng dây rất mỏng.

7. Bảo quản và vận chuyển

Về nguyên tắc, hãy bảo quản bếp trong môi trường khô ráo, không xâm lấn.

Vận chuyển trong hộp nhựa đi kèm.

Luôn vận chuyển bếp tách biệt khỏi hộp mực

8. Bình chịu áp lực có hộp khí

Hộp chứa khí propan-butan hóa lỏng, rất dễ cháy dưới áp suất không đổi. Làm theo hướng dẫn trực tiếp trên hộp mực.

9. Dữ liệu kỹ thuật và xử lý

Đun sôi 1 lít nước: khoảng 1 phút

Nhiên liệu: propan-butan lên tới 0,8 MPa

Tải trọng tối đa cho phép của bếp với hộp đựng bao gồm vật chứa: 3 kg

Đường kính tối đa của hộp đựng đã qua sử dụng: 20 cm

Sau khi hết hạn sử dụng, hãy bàn giao lại bếp đến điểm tập kết nguyên liệu. Bỏ bao bì vào thùng rác tái chế

10. Điều kiện bảo hành

Sản phẩm được bảo hành hợp pháp 24 tháng kể từ ngày bán. Quy định này không áp dụng cho các sản phẩm bị hư hỏng do bạo lực, xử lý không đúng cách hoặc sửa chữa và sửa đổi không chuyên nghiệp.

Được cung cấp bởi:

Spol của YATE. s ro

Brněnská 371 500 06 Hradec Králové

e-mail: yate@yate.cz< /p>

www.yate.cz Điện thoại: 495 221 475
