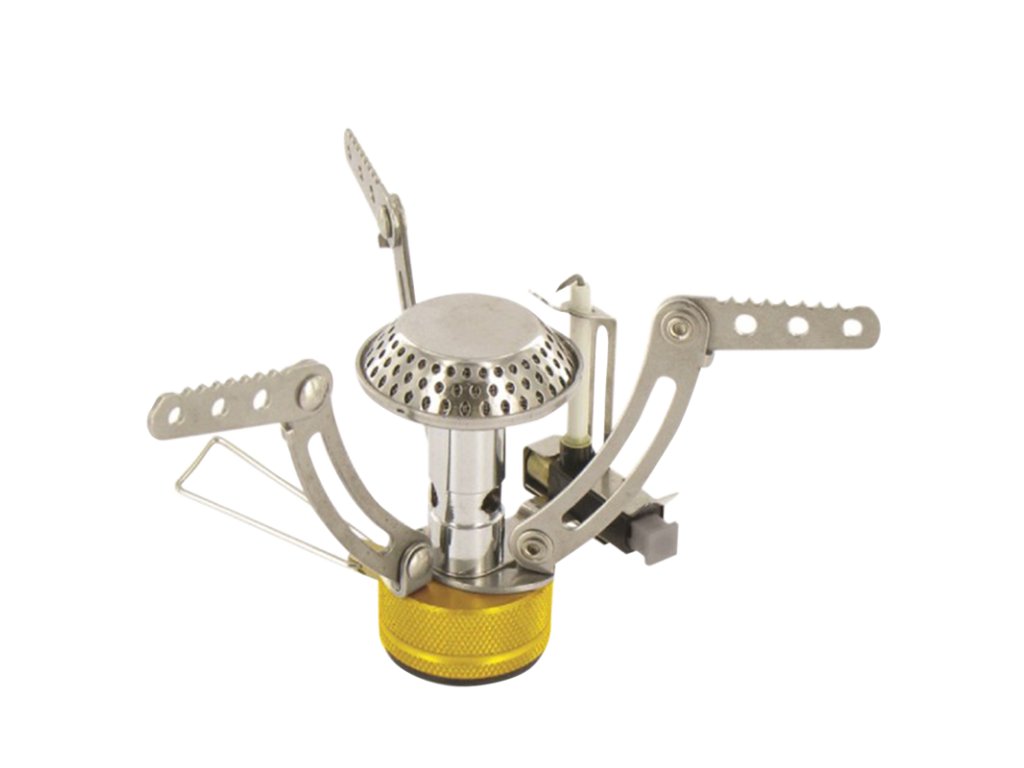

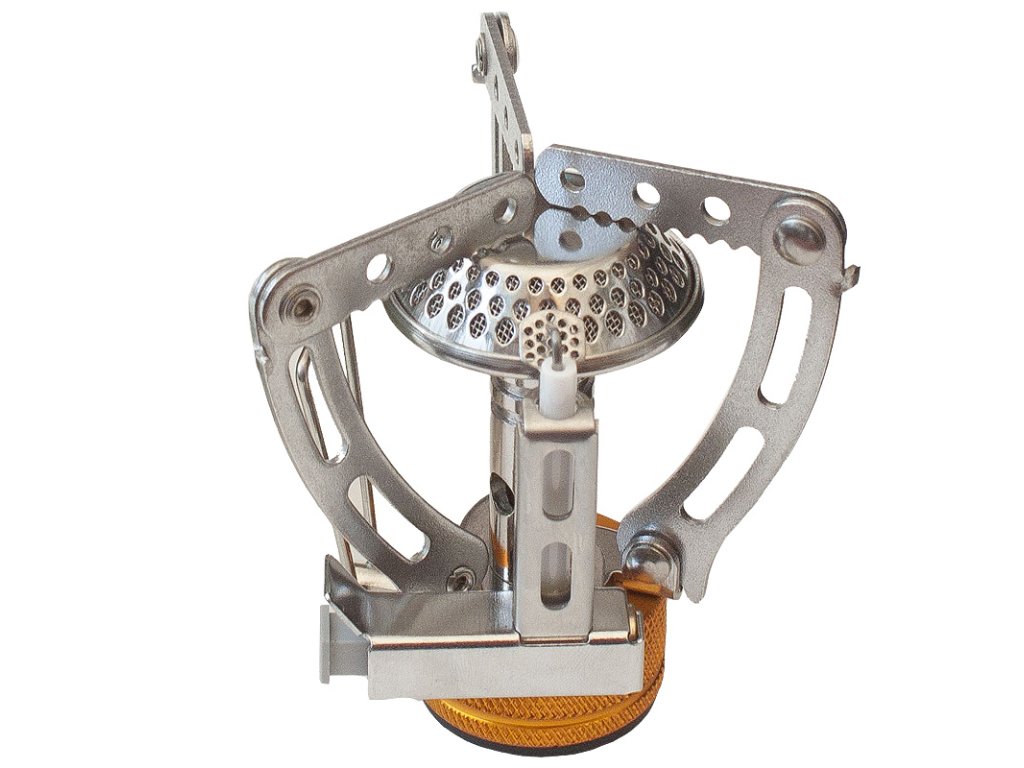

HIGHLANDER HPX200 Compact Stove Varič + piezo

Návod na použitie variča

turistický varič je určený na palivo propán-bután pre jednorazové kartuše s priamym pretlakom zmesi propánu a butánu. Na prevádzku tohto variča sú určené kartuše, ktoré obsahujú kvapalný plyn propán-bután pod stálym tlakom v pomere 30:70 PB. Kartuša musí byť vyrobená podľa EN 417 a vybavená samotesniacim ventilom s pripojovacím závitom 7/16“. Kartuše sú jednorazové, nie je dovolené ich znovu plniť.

Pred pripojením variča na plynovú kartušu sa dôkladne zoznámte s týmto návodom na použitie. Návod starostlivo uschovajte pre prípadné ďalšie použitie. POZOR: varič môže byť veľmi nebezpečný v prípade nesprávnej obsluhy. Používajte iba v dobre vetraných priestoroch av dostatočnej vzdialenosti od horľavých predmetov.

Technické parametre:

< strong>Pripojovací pretlak paliva: 0 - 7000 mbar

Priemer trysky: 0,3 mm

Menovitý prietok: 4,2 kW

Tesnenie: O krúžok 12 x 8 mm

Pred použitím :

1. Pripájanie variča na kartušu

Na prevádzku tohto variča sú určené kartuše vyrobené podľa EN 417, vybavené samotesniacim ventilom s pripojovacím závitom 7/16“.

Pred pripojením variča na kartušu sa presvedčte o dokonalom stave tesniaceho „O“ krúžku. Pokiaľ tento diel javí známky opotrebenia, vymeňte ho. Ide o rozmer 12x8 mm. Na vybratie opotrebovaného tesnenia použite ostrý predmet, na usadenie nového tesnenia tupý predmet zodpovedajúcich rozmerov.

Skontrolujte, či je ovládací ventil variča úplne uzavretý – zatvára sa otáčaním doprava.

Pripájať kartušu k variči je možné iba vo vonkajšom prostredí, mimo dosahu osôb a akéhokoľvek zdroja zapálenia, tzn. otvoreného plameňa, elektrického výboja a podobne.

Po pripojení variča ku kartuši sa aspoň čuchom presvedčte o dokonalej tesnosti tejto sústavy. To nikdy nerobte otvoreným plameňom. Ak sústava po zostavení javí známky netesnosti, sústavu rozoberte a prekontrolujte tesnenie. Pokiaľ sa Vám závada nepodarí odstrániť, varič rozoberte a nepoužívajte ho! Nezapaľujte ho a nepribližujte sa k otvorenému ohňu a ani k inému zdroju zapálenia.

Varič aj kartuše sú pre vzájomné spojenie opatrené pravým závitom. Pri nasadzovaní variča na kartušu je nutné postupovať s potrebnou starostlivosťou, aby nedošlo k prekríženiu závitov (tzv. „skrutkovanie cez závit“), inak dôjde k zničeniu variča vplyvom nesprávnej obsluhy.

Pri skrutkovaní na kartušu sa môže ozvať slabé syknutie plynu otvorením ventilu bomby otváracím kolíkom. Ďalším pootočením dôjde k dosadnutiu tesnenia na kartuši ak zaisteniu tesnosti sústavy. Ďalšie násilné, zbytočné doťahovanie vedie k rýchlemu opotrebovaniu tesnenia, popr. na zničenie závitu variča! Občasné slabé potrenie závitu variča vazelínou významne predĺži jeho životnosť.

2. Zapaľovanie a prevádzka

Varič s kartušou zaistite v kolmej polohe. Podpery nádoby rozložte. Otočením uzáveru plynu smerom doľava otvoríte prívod plynu a zapáľte plameň (použite zápalky, zapaľovač alebo kresadlo). Pri zapaľovaní plameňa otvorte plyn na plný výkon.

Ak je kartuša dlhšiu dobu v chlade a pokoji, je nutné ju pred použitím dôkladne pretrepať, inak sa po zapálení variča po dobu asi jednej minúty „utrháva plameň“. Ak sa ešte pred zapálením plameňa na varič položí varná nádoba, k uvedenému javu takmer nedochádza. plameňa. Okamžite zatvorte regulačný ventil na minimum, kým sa plameň neupokojí. K tomuto javu dôjde celkom iste, ak je varič s kartušou silne naklonený.

Počas prevádzky zabráňte vyvareniu tekutiny z varnej nádoby, inak dôjde k jej poškodeniu alebo úplnému zničeniu aj k zničeniu variča.

Varič nenechávajte počas prevádzky bez dozoru.

Pri prevádzke variča dodržujte bezpečnú vzdialenosť od horľavých hmôt - minimálne 0,5 m. Na varič neklaďte horľavé predmety. Ak máte pochybnosť o správnej funkcii výrobku, nepoužívajte ho a kontaktujte predajcu alebo servis.

3. Ukončenie prevádzky

Ukončenie prevádzky sa vykonáva dotiahnutím regulačného ventilu doprava až do zhasnutia plameňa. Potom je možné varič od kartuše odpojiť odskrutkovaním. Tento úkon zásadne vykonávajte až po úplnom vychladnutí variča. Snímanie variča z kartuše sa nikdy nesmie vykonávať počas prevádzky!!! Po skončení prevádzky varič od kartuše vždy oddeľte, zabránite tak vyprázdneniu kartuše vplyvom nepatrnej netesnosti. Tá môže byť spôsobená nečistotou, ktorá sa dostane medzi varič a kartušu. Dbajte preto na čistotu tohto priestoru.

4. Upozornenie pre stavy núdze

Ak dôjde k prešľahnutiu plameňa mimo činnej časti horáka, uzavrite okamžite regulačný ventil a mierne dotiahnite varič na bombu. Pokiaľ sa ďalej objavuje plameň, uhaste ho prúdom vody, ktorú obvykle máte pripravenú na ohrev. Ak sa nepodarí plameň uhasiť, odhoďte, popr. odkopnite varič aj s kartušou na bezpečné miesto. Zaistite, aby sa nikto nepribližoval k variču na menšiu vzdialenosť ako 20 m do doby, než dôjde k vyhoreniu plynu. Varič potom nepoužívajte!

5. Dôležité upozornenia

• Pozor: Pri prevádzke tohto spotrebiča dochádza k spotrebe vzduchu (kyslíka) a produkcii oxidu uhličitého. Nezapaľujte a nepoužívajte tento spotrebič v nevetraných priestoroch, v miestnostiach, v stane či vo vozidle. Je životne nebezpečné používať varič na vykurovanie uzavretého priestoru – hrozí nenápadná otrava kysličníkom uhoľnatým!
• Varič smie obsluhovať iba dospelá osoba podľa tohto návodu, nezverujte obsluhu deťom!
  Pri prevádzke je nutné varič umiestniť do stabilnej polohy a mať ho pod neustálym dohľadom.
• Nepoužívajte na ohrev jednej nádoby dva a viac varičov vedľa seba.
• Používajte len primerane veľké a primerane ťažké nádoby.
• Varič nepoužívajte na iné účely, než na ohrev požívatín a nápojov v nádobe.
• Činné časti variča - horák, podpery nádoby, popr. závetrie - sú počas prevádzky a asi 10 min. potom horúce, preto sa ich v tejto dobe nedotýkajte!
• Nikdy nepoužívajte varič, ktorý javí známky poškodenia alebo má chybné či opotrebované tesnenie.
• S varičom zaobchádzajte opatrne, chráňte ho pred pádom na zem a poškodením
• Na variči nevykonávajte žiadne úpravy.

6. Rozoberanie, čistenie a skladanie variča

Varič sa skladá z dvoch hlavných častí: z telesa ventilu a horáka, ktoré sú navzájom spojené závitom a tesnené „O“ krúžkom. Rozoberateľnosť týchto častí je nutná, aby bolo možné vyčistiť trysku. Aj malé zanesenie prudko znižuje výkon variča.

Na čistenie nepoužívajte ihly a špendlíky, pretože tryska sa tým poškodzuje a môže dôjsť k zalomeniu špičky ihly v tryske a tým k zničeniu variča. Na prečistenie často stačí podtlak vytvorený ústami alebo prefúknutie. Tiež je možné použiť veľmi tenký drôtik.

7. Skladovanie a preprava

Varič skladujte zásadne v suchom, neagresívnom prostredí.

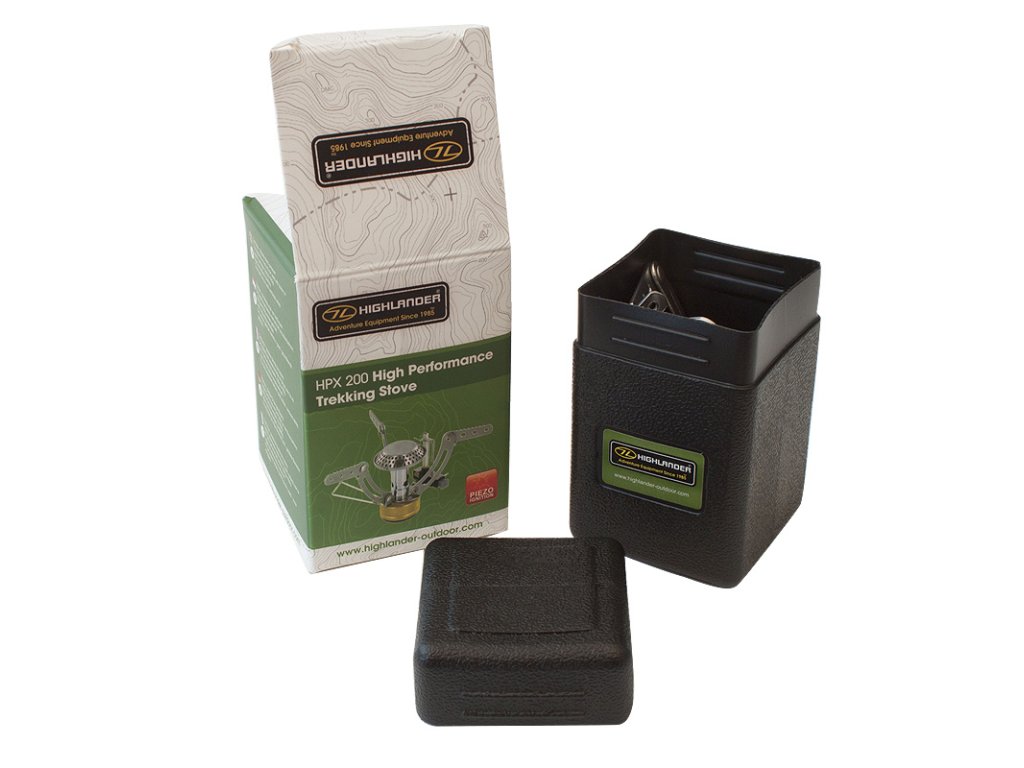

Prepravujte v dodávanom plastovom puzdre.

Varič prepravujte vždy oddelený od kartuše.

8. Tlaková nádoba s plynom - kartuša

Kartuša obsahuje skvapalnený, prudko horľavý plyn propán-bután pod stálym tlakom. Rešpektujte pokyny uvedené priamo na kartuši.

9. Technické údaje a likvidácia

Uvedenie 1 litra vody do varu: cca 1 minúta

Palivo: propán-bután do 0,8 MPa

Maximálne dovolené zaťaženie variča nádobou vrátane obsahu: 3 kg

Maximálny priemer použitej nádoby: 20 cm

Po skončení životnosti varič odovzdajte do výkupne zberných surovín. Obal odovzdajte do recyklovaného odpadu

10. Záručné podmienky

Na výrobok je poskytnutá zákonná záruka 24 mesiacov od dátumu predaja. Toto ustanovenie sa nevzťahuje na výrobky poškodené násilím, nesprávnou manipuláciou alebo neodbornou opravou a úpravou.
