YATE Wielofunkcyjna kuchenka i grill, 3 nogi, płyta grzewcza 40 cm, GR-823

Opis szczegółowy produktu

Gotuj, smaż, grilluj... wszystko na jednej uniwersalnej kuchence gazowej. Piec przeznaczony jest głównie do turystyki samochodowej, ponieważ jest mały, kompaktowy i lekki, dzięki czemu zmieści się w każdym samochodzie i można go łatwo transportować. Dzięki dużemu palnikowi (średnica 11 cm) piec charakteryzuje się dużą wydajnością i umożliwia wygodne gotowanie potraw dla całej rodziny. Duża i głęboka patelnia (39,5 cm) oraz płyta grillowa plancha (33,5 cm) zapewniają wystarczająco dużo miejsca na dużą ilość mięsa i warzyw. Patelnia i płyta grillowa są emaliowane. Na kuchence można także używać garnków o średnicy do 45 cm.

Piec idealnie nadaje się również do grillowania na balkonie lub na tarasie w pobliżu domu. W przeciwieństwie do grilli węglowych nie ma ryzyka wyrzucania gorących iskier. Nie wymaga również częstego czyszczenia po każdym grillowaniu. Jest mały i kompaktowy, a jednocześnie bardzo stabilny.

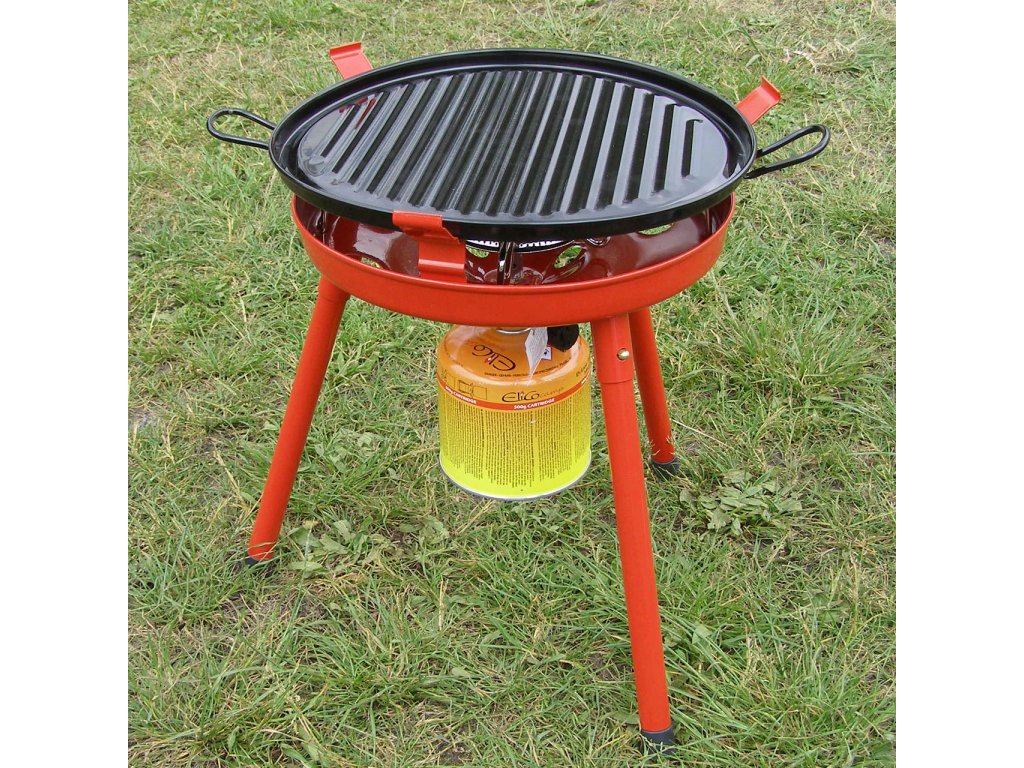

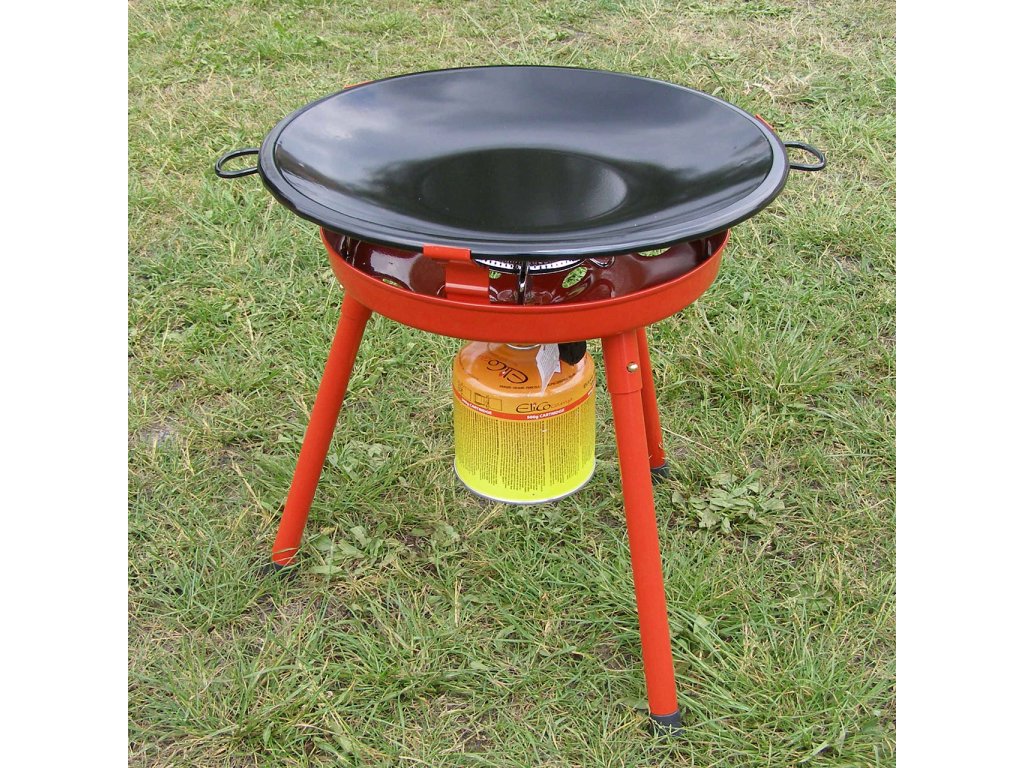

W skład zestawu wchodzi kuchenka, 3 nogi, płyta grillowa do grillowania plancha o średnicy 33,5 cm oraz duża patelnia o średnicy 39,5 cm. Obydwa są emaliowane.

Naboje gazowe można kupić w sklepach sportowych, z artykułami wędkarskimi lub na targowiskach hobbystycznych. Są to wkładki z gwintem 7/16'', które są dostępne niemal w każdym miejscu na świecie. W naszej ofercie wkłady znajdziesz pod kodem SN00043< /a> (300g) i SN00017< /a> (500g).

Parametry

Ogólne informacje o produkcie

Okres gwarancji 24 miesiące

Wielofunkcyjna kuchenka z grillem GR-823 przeznaczona jest do podgrzewania potraw i grillowania na świeżym powietrzu, w domkach letniskowych i altankach (gdzie zapewniona jest wystarczająca wentylacja). Jako paliwo służą jednorazowe naboje z bezpośrednim nadciśnieniem z mieszaniny propanu i butanu. Do pracy tej kuchenki przeznaczone są wkłady zawierające gaz płynny propan-butan pod stałym ciśnieniem w proporcji 30:70 PB. Wkład musi być wyprodukowany zgodnie z normą EN 417 i wyposażony w zawór samouszczelniający z gwintem przyłączeniowym 7/16”. Wkłady są jednorazowe, nie można ich ponownie napełniać.

Przed podłączeniem pieca do wkładu gazowego należy dokładnie zapoznać się z niniejszą instrukcją obsługi. Zachowaj starannie instrukcję do wykorzystania w przyszłości. UWAGA: kuchenka może być bardzo niebezpieczna w przypadku nieprawidłowego użytkowania. Stosować wyłącznie w dobrze wentylowanych pomieszczeniach.

Parametry techniczne:

< strong>Kategoria produktu: kuchenka wysokociśnieniowa i grill na jednorazowe wkłady propan-butan

Nadciśnienie przyłącza paliwowego: 0-7000 mbar.

Średnica dyszy: 0,27 mm

Moc (maks.): 3,55 kW

Temperatura znamionowa (maks.): 3,05 cal/h

Zużycie gazu (maks.): 275 g/h

O-ring: 12x8 mm

Opis produktu i jego elementy:

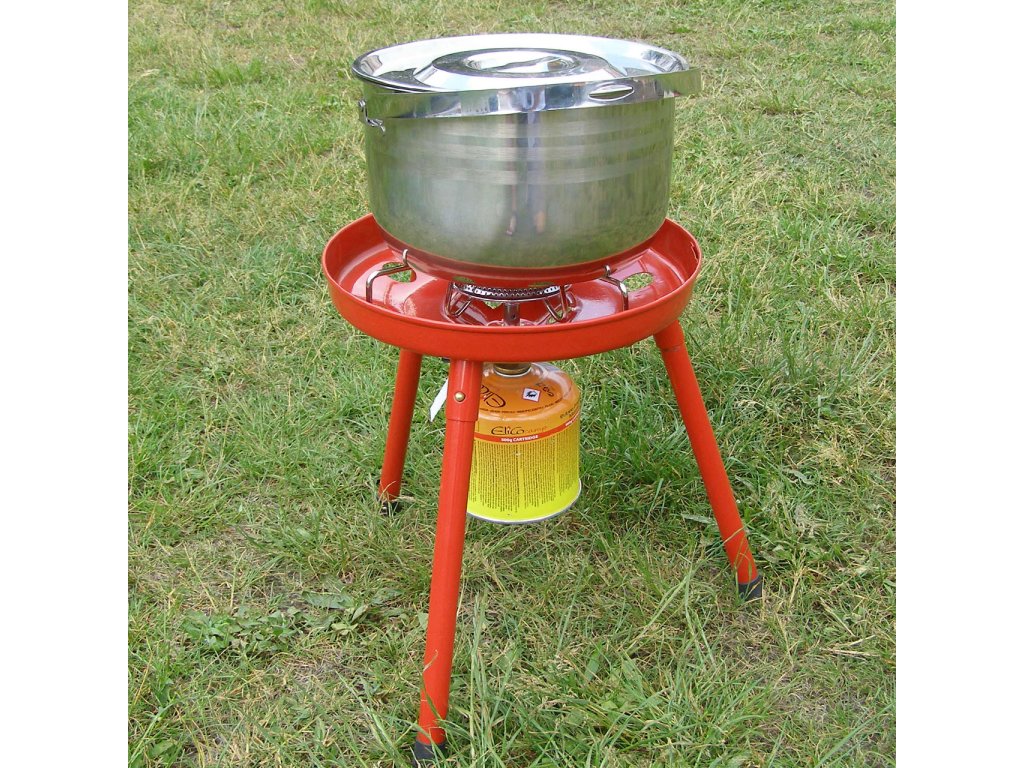

Wielofunkcyjna kuchenka i grill GR-823 służy do podgrzewania potraw w garnku , do grillowania na płycie grillowej lub do przygotowywania posiłków na dużej patelni. W porównaniu do grilli opalanych drewnem lub węglem drzewnym, gaz nie wydziela zapachu, nie dymi ani nie iskrzy. Urządzenie jest lekkie i kompaktowe, można je łatwo zdemontować i transportować.

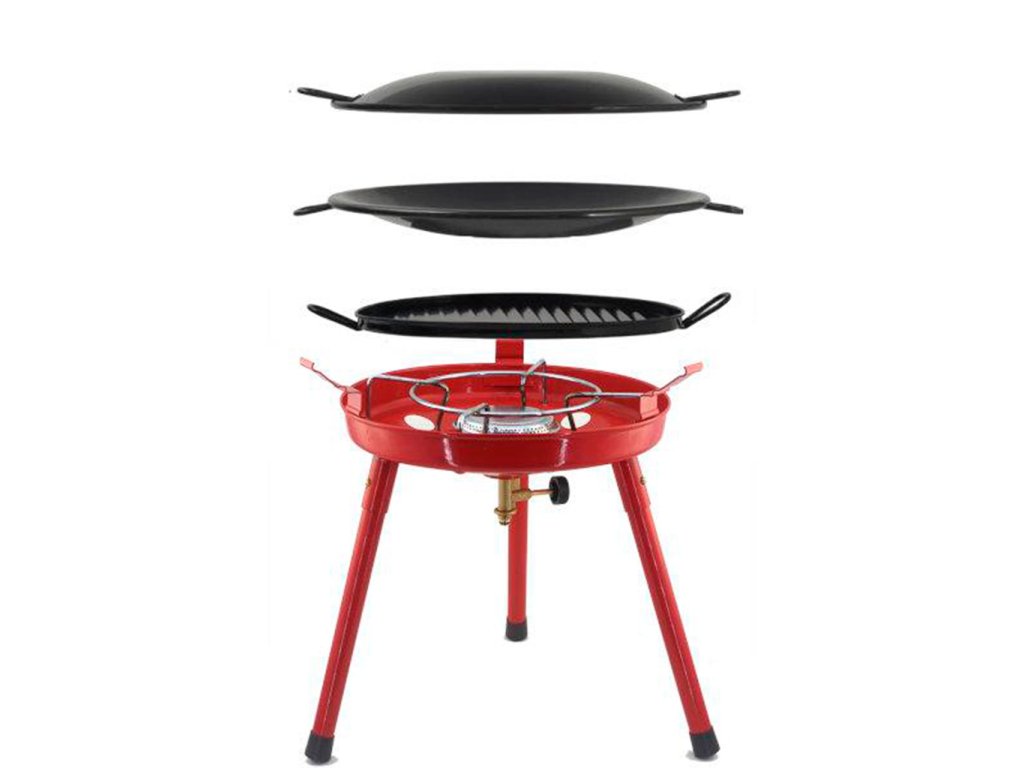

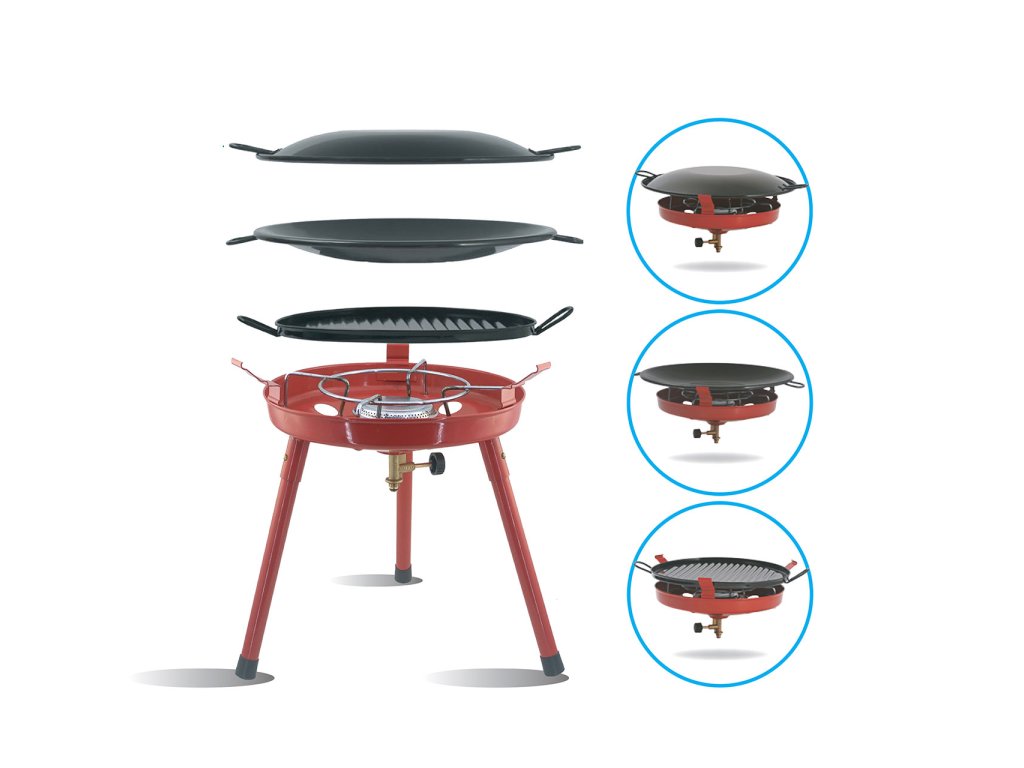

Komponenty produktu:

• Korpus kuchenki z palnikiem i zdejmowanymi nóżkami
• Płyta grillowa
• Duża patelnia (służy również jako pokrywka)

Przed użyciem: < /p>

WAŻNE! – Wymagania bezpieczeństwa

• Piec może być obsługiwany wyłącznie przez osobę dorosłą, która ukończyła 18 lat, zgodnie z niniejszą instrukcją! Podczas obsługi pieca użytkownik musi także przestrzegać ogólnych przepisów przeciwpożarowych!
• Piec w żadnym wypadku nie może być obsługiwany przez dzieci!
• Piec należy przechowywać w miejscu niedostępnym dzieci.
• Uwaga: Podczas działania tego produktu zużywane jest powietrze (tlen) i wytwarzany jest dwutlenek węgla. Nie zapalaj ani nie używaj tego urządzenia w niewentylowanych pomieszczeniach, pomieszczeniach, namiotach lub pojazdach. Używanie pieca do ogrzewania zamkniętych pomieszczeń jest niebezpieczne, istnieje ryzyko niezauważalnego zatrucia tlenkiem węgla!
• Zabrania się używania urządzenia w pomieszczeniach i pomieszczeniach poniżej poziomu gruntu!
< li>Używaj kuchenki wyłącznie zgodnie z przeznaczeniem, do jakiego została przeznaczona (podgrzewanie garnków z płynami i potrawami, grillowanie na płycie grillowej, przygotowywanie potraw na specjalnej patelni).
• Trzymaj produkt w bezpiecznej odległości od materiały łatwopalne.
• Podczas pracy wymagane jest ustawienie pieca na niepalnej macie i nadzór!
• Przed użyciem upewnij się, że wszystkie połączenia śrubowe są dokręcone. Przeprowadzić kontrolę szczelności w dobrze wentylowanym warsztacie, lub na zewnątrz, z dala od źródeł zapłonu i poza zasięgiem innych osób!
• Części pieca mogą być bardzo gorące! Przechowywać w miejscu niedostępnym dla dzieci! Przed demontażem systemu upewnij się, że wszystkie jego części są zimne.
• Nigdy nie używaj produktu, jeśli którakolwiek jego część została uszkodzona lub jej brakuje. Nie używaj kuchenki, jeśli jest nieszczelna, uszkodzona lub nie działa prawidłowo!
• Jeśli urządzenie nie jest szczelne (zapach gazu), natychmiast przenieś je na zewnątrz, w miejsce bez otwartego ognia i z dobrą wentylacją, gdzie można wykryć i zatrzymać ten wyciek. Jeśli chcesz sprawdzić szczelność urządzenia, zrób to na zewnątrz. Nie wykrywaj wycieków otwartym płomieniem, użyj środka pieniącego (mydła)!
• Naczynie ciśnieniowe (nabój gazowy) wymieniaj na zewnątrz, z dala od źródeł zapłonu/zapłonu i poza zasięgiem innych osób!< /li>
• Temperatura powierzchni butli z gazem nie może przekraczać 40°C!
• Zabrania się bezpośredniego podgrzewania butli z gazem pod ciśnieniem w celu zwiększenia zdolności parowania gazu płynnego!< /li>
• Po podłączeniu pieca do butli gazowej należy unikać przechylania, obracania i innych manipulacji butlą z gazem, gdyż mogłoby to spowodować spęcznienie ciekłej mieszaniny PB w kierunku palnika pieca. Po zapaleniu palnika, na skutek niecałkowitego zgazowania ciekłej mieszaniny PB, nastąpi znaczne ubijanie płonącego płomienia z palnika. Po wypaleniu się ciekłego gazu wielkość i intensywność płomienia powrócą do pierwotnie ustawionych wartości. Skutkiem tego jest zatkanie dyszy (złe spalanie), nadmierne opalanie elementów pieca, tworzenie się sadzy i większe ryzyko pożaru (powstającego płomienia nie można kontrolować)!
• Ze względów bezpieczeństwa nie należy modyfikować żadnych części kuchenki!
• Zabrania się przerabiania urządzenia na inny rodzaj gazu!
• Zabrania się umieszczania i używania butli z gazem pod ciśnieniem (nawet pustych) w pomieszczeniach poniżej poziomu gruntu!
• WAŻNA UWAGA! Nie używaj pojemników o średnicy większej niż 45 cm i cięższych niż 3 kg!

. Podłączenie wkładu do kuchenki (patrz RYS. 1)

Przed podłączeniem wkładu włóż nóżki w zaciski w szybkowarze i zabezpiecz je przed wypadnięciem.

Wkłady przeznaczone są do pracy tej kuchenki wyprodukowanej zgodnie z normą EN 417, wyposażonej w zawór samouszczelniający z gwintem przyłączeniowym 7/16".

Przed podłączeniem wkładu należy upewnić się, że uszczelnienie Pierścień „O” jest w idealnym stanie. Jeśli ta część wykazuje oznaki zużycia, należy ją wymienić. Ma wymiary 12x8 mm. Użyj ostrego przedmiotu, aby usunąć zużytą uszczelkę, tępego przedmiotu o odpowiednich wymiarach, aby osadzić nową uszczelkę.

Sprawdź, czy zawór regulacyjny kuchenki jest całkowicie zamknięty – zamknij, przekręcając w prawo.

Podłączenie wkładu do kuchenki możliwe jest wyłącznie w środowisku zewnętrznym, poza zasięgiem ludzi i źródeł zapłonu tj. otwarty ogień, wyładowania elektryczne itp.

Po podłączeniu szybkowaru do wkładu upewnij się chociaż zapachem, że ta instalacja jest idealnie szczelna. Nigdy nie rób tego przy otwartym ogniu. Jeśli po montażu system wykazuje oznaki wycieku, należy go zdemontować i sprawdzić uszczelki. Jeżeli nie jesteś w stanie usunąć wady, rozbierz kuchenkę i nie używaj jej! Nie rozpalaj go i nie zbliżaj się do otwartego ognia lub innego źródła zapłonu.

Kuchnia i wkład wyposażone są w prawy gwint umożliwiający wzajemne połączenie. Podczas mocowania wkładu do kuchenki należy zachować szczególną ostrożność, aby nie przeciąć gwintów (tzw. „przekręcenie gwintu”), w przeciwnym razie kuchenka ulegnie zniszczeniu na skutek nieprawidłowej obsługi.

Podczas przykręcania wkładu do kuchenki należy wywołać lekki syk gazu, otwierając zawór bombowy za pomocą zawleczki. Po kolejnym obrocie uszczelka dopasuje się do wkładu i zapewni szczelność układu. Dalsze gwałtowne, niepotrzebne dokręcanie prowadzi do szybkiego zużycia uszczelki lub aby zniszczyć wątek kuchenki! Sporadyczne lekkie posmarowanie nici kuchenki wazeliną znacząco wydłuży jej żywotność.

. Zapłon i działanie

Upewnij się, że piec z wkładem znajduje się w pozycji pionowej. Obróć korek wlewu gazu w lewo, aby otworzyć dopływ gazu. Aby zapalić kuchenkę, użyj zapałek lub zapalniczki. Rozpalając płomień, otwórz gaz na pełną moc.

Jeśli nabój stał przez dłuższy czas w zimnym i cichym miejscu, przed użyciem należy nim dokładnie wstrząsnąć, w przeciwnym razie płomień „zgaśnie” po włączeniu pieca na około jedną minutę. Jeżeli przed rozpaleniem płomienia na kuchence zostanie postawione naczynie do gotowania, wspomniane zjawisko prawie nie wystąpi.

W przypadku korzystania z całkowicie nowego wkładu, który przez dłuższy czas był wystawiony na działanie ciepła, po rozpaleniu pieca , masywne żółtawe płomienie. Natychmiast zamknij zawór sterujący na minimum, aż płomień zgaśnie. Zjawisko to z pewnością wystąpi, jeśli kuchenka kasetowa będzie mocno przechylona.

W trakcie pracy należy unikać zagotowania płynu z naczynia do gotowania, w przeciwnym razie ulegnie on uszkodzeniu lub całkowitemu zniszczeniu, podobnie jak szybkowar.

Nie pozostawiaj pieca bez nadzoru podczas pracy.

Podczas obsługi pieca zachowaj bezpieczną odległość od materiałów łatwopalnych – minimum 0,5 m stawiać na kuchence łatwopalne przedmioty.

Jeśli masz wątpliwości co do prawidłowego działania produktu, nie używaj go i skontaktuj się ze sprzedawcą lub serwisem.

. Zatrzymanie pracy

Zatrzymanie pracy następuje poprzez dokręcenie zaworu sterującego w prawo do momentu zgaśnięcia płomienia. Następnie wkład można odłączyć od szybkowaru poprzez odkręcenie.

Zasadniczo czynność tę należy wykonywać dopiero po całkowitym ostygnięciu szybkowaru.

Wkładu nie wolno wyjmować z szybkowaru podczas pracy! Po użyciu należy zawsze odłączyć wkład od pieca, aby zapobiec opróżnieniu wkładu w wyniku niewielkiego wycieku. Może to być spowodowane przez brud, który dostanie się pomiędzy szybkowar, a wkłady. Dlatego utrzymuj ten obszar w czystości.

4. Ostrzeżenie dotyczące sytuacji awaryjnych

Jeśli płomień wydostaje się poza aktywną część palnika, należy natychmiast zamknąć zawór regulacyjny i lekko dokręcić wkład do szybkowaru. Jeśli płomień nadal się pojawia, zgaś go strumieniem wody, którą zwykle masz przygotowaną do podgrzania. Jeśli płomienia nie da się ugasić, wyrzuć go lub kopnij kuchenkę i wkład w bezpieczne miejsce. Do czasu wypalenia się gazu należy uważać, aby nikt nie zbliżał się do kuchenki na odległość mniejszą niż 20 m. Nie używaj później kuchenki!

5. Demontaż, czyszczenie i montaż pieca

Piec składa się z dwóch głównych części: korpusu zaworu i palnika, które są połączone ze sobą gwintem i uszczelnione pierścieniem „O” . W celu oczyszczenia dyszy konieczny jest demontaż tych części. Nawet niewielkie zatkanie znacznie zmniejsza wydajność pieca.

Do czyszczenia nie używaj igieł i szpilek, gdyż powoduje to uszkodzenie dyszy i może złamać końcówkę igły w dyszy, a tym samym zniszczyć piec. Do oczyszczenia często wystarczy podciśnienie wytworzone przez usta lub przedmuch. Można także użyć bardzo cienkiego drucika lub miękkiej szczotki.

Do czyszczenia pieca należy używać wilgotnej szmatki i mydła. Nigdy nie zanurzaj urządzenia w wodzie ani nie spryskuj go wodą, nie czyść go środkami chemicznymi ani płynami łatwopalnymi.

W przypadku jakichkolwiek problemów lub konieczności naprawy, urządzenie należy wysłać bezpośrednio do producenta. Aby uzyskać więcej informacji, skontaktuj się ze sprzedawcą, u którego kupiłeś urządzenie.

Po użyciu przechowuj urządzenie w suchym, czystym i dobrze wentylowanym pomieszczeniu.

Zawsze transportuj kuchenkę oddzielnie od wkład.
