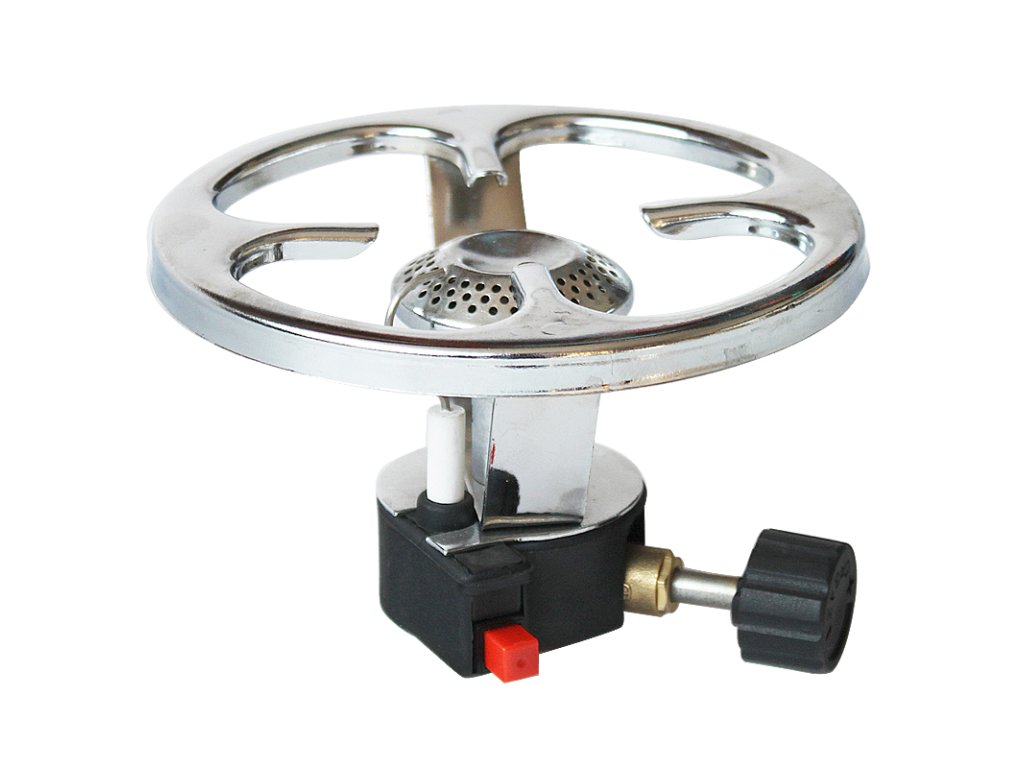

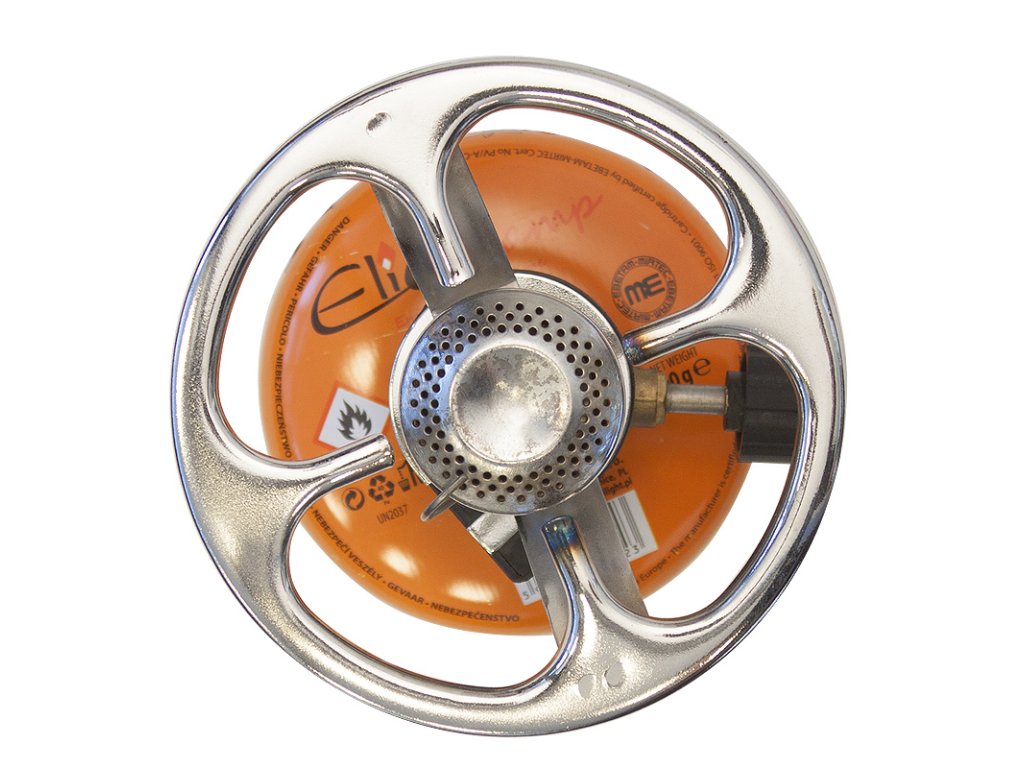

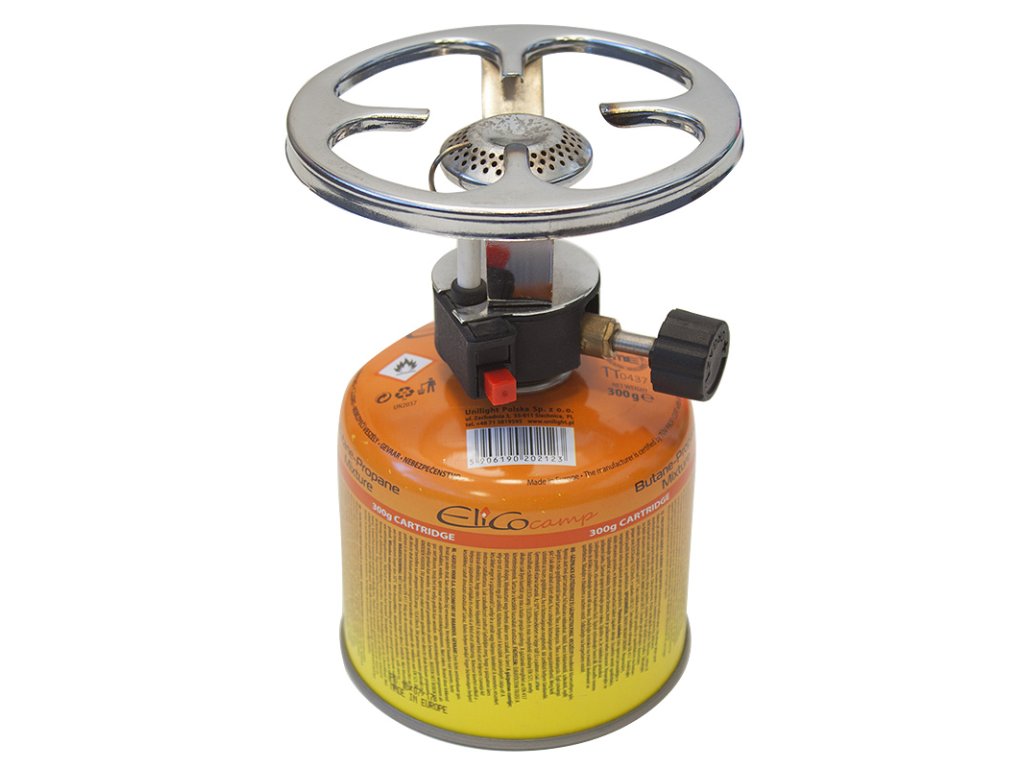

YATE TRAMP CK192 Kuchenka z gwintem + piezo
Kod: YA-SN00014
Opis szczegółowy produktu
Piec turystyczny na wkłady jednorazowe z gwintem 7/16''. Lekki piec z prostym sterowaniem, odpowiedni do uprawiania turystyki pieszej, biwakowania, domku letniskowego itp. Piec jest wyposażony w zapłon piezoelektryczny. Wkłady do tego pieca można kupić niemal w każdym miejscu na świecie. Znajdziesz je w naszej ofercie pod kodami SN00043 i SN00017.
Wahasz się wybrać? Sprawdź Blog< /a> i zobacz test porównawczy kuchenek, które pomogą Ci w wyborze!
Parametry
| < span >Materiał: | Stal / tworzywo sztuczne |
| Średnica płyty grzewczej: | 125 mm< /td> |
| Waga: | 250g |
| Rozmiar: | 125x75 mm |
| Wydajność: | 0,8 kW |
Instrukcja obsługi kuchenki TRAMP + PIEZO CK-192
Producent: ARHAN GRUP. tarafindan ORCAMP icin erütülmistir. Turcja
CE 0063BP3484 13
Piec turystyczny TRAMP + PIEZO CK-192 przeznaczony jest do spalania paliwa propan-butan na wkłady jednorazowe z nadciśnieniem bezpośrednim mieszaniny propanu i butanu. Do pracy tej kuchenki przeznaczone są wkłady zawierające gaz płynny propan-butan pod stałym ciśnieniem w proporcji 30:70 PB. Wkład musi być wyprodukowany zgodnie z normą EN 417 i wyposażony w zawór samouszczelniający z gwintem przyłączeniowym 7/16”. Wkłady są jednorazowe, nie można ich ponownie napełniać.
Przed podłączeniem kuchenki do wkładu gazowego należy dokładnie zapoznać się z niniejszą instrukcją obsługi. Zachowaj starannie instrukcję do wykorzystania w przyszłości. UWAGA: kuchenka może być bardzo niebezpieczna w przypadku nieprawidłowego użytkowania. Stosować wyłącznie w dobrze wentylowanych pomieszczeniach.
Parametry techniczne:
Nadciśnienie przyłącza paliwowego: 0 -7000 mbar.
Średnica dyszy: 0,23 mm
Przepływ nominalny: 62 G/H; 0,8 kW
Pierścień uszczelniający: 12x8 mm
Przed użyciem:
1. Podłączenie szybkowaru do wkładu
Do obsługi tej kuchenki przeznaczone są wkłady wykonane zgodnie z normą EN 417, wyposażone w zawór samouszczelniający z gwintem przyłączeniowym 7/16”.
p>
Przed podłączeniem szybkowaru do wkładu należy upewnić się, że uszczelka typu „O” jest w idealnym stanie. Jeśli ta część wykazuje oznaki zużycia, należy ją wymienić. To jest 12x8. Użyj ostrego przedmiotu, aby usunąć zużytą uszczelkę, tępego przedmiotu o odpowiednich wymiarach, aby osadzić nową uszczelkę.
Sprawdź, czy zawór regulacyjny kuchenki jest całkowicie zamknięty – zamknij, przekręcając w prawo.
Podłączenie wkładu do kuchenki możliwe jest wyłącznie w środowisku zewnętrznym, poza zasięgiem ludzi i źródeł zapłonu tj. otwarty ogień, wyładowania elektryczne itp.
Po podłączeniu szybkowaru do wkładu upewnij się chociaż zapachem, że ta instalacja jest idealnie szczelna. Nigdy nie rób tego przy otwartym ogniu. Jeśli po montażu system wykazuje oznaki wycieku, należy go zdemontować i sprawdzić uszczelki. Jeżeli nie jesteś w stanie usunąć wady, rozbierz kuchenkę i nie używaj jej! Nie rozpalaj go i nie zbliżaj się do otwartego ognia lub innego źródła zapłonu.
Kuchnia i wkład wyposażone są w prawy gwint umożliwiający wzajemne połączenie. Podczas zakładania pieca na wkład należy zachować szczególną ostrożność, aby nie skrzyżować gwintów (tzw. „nakręcanie gwintu”), w przeciwnym razie piec ulegnie zniszczeniu na skutek niewłaściwej obsługi.
Piec wyposażony jest w podwójną uszczelkę, dzięki czemu przy podłączeniu do wkładu zazwyczaj nie dochodzi do wycieku gazu. Natomiast przy dokręceniu naboju słychać słaby syk gazu po otwarciu zaworu bombowego za pomocą kołka otwierającego. Po kolejnym obrocie uszczelka dopasuje się do wkładu i zapewni szczelność układu. Dalsze gwałtowne, niepotrzebne dokręcanie prowadzi do szybkiego zużycia uszczelki lub aby zniszczyć wątek kuchenki! Sporadyczne lekkie posmarowanie gwintu kuchenki wazeliną znacząco wydłuży jej żywotność.
2. Zapłon i działanie
Upewnij się, że piec z wkładem znajduje się w pozycji pionowej. Rozłóż wsporniki kontenera. Przekręć korek gazu w lewo, aby otworzyć dopływ gazu i naciśnij czerwony przycisk, aby zapalić płomień (jeśli to nie pomoże, użyj zapałek lub zapalniczki). Rozpalając płomień, otwórz gaz na pełną moc.
Jeśli nabój stał przez dłuższy czas w zimnym i cichym miejscu, przed użyciem należy nim dokładnie wstrząsnąć, w przeciwnym razie płomień „zgaśnie” po włączeniu pieca na około jedną minutę. Jeżeli przed rozpaleniem płomienia na kuchence zostanie postawione naczynie do gotowania, wspomniane zjawisko prawie nie wystąpi.
W przypadku korzystania z całkowicie nowego wkładu, który przez dłuższy czas był wystawiony na działanie ciepła, po rozpaleniu pieca , masywne żółtawe płomienie. Natychmiast zamknij zawór sterujący na minimum, aż płomień zgaśnie. Zjawisko to z pewnością wystąpi, jeśli kuchenka kasetowa będzie mocno przechylona.
W trakcie pracy należy unikać zagotowania płynu z naczynia do gotowania, w przeciwnym razie ulegnie on uszkodzeniu lub całkowitemu zniszczeniu, podobnie jak szybkowar.
Nie pozostawiaj pieca bez nadzoru podczas pracy.
Podczas obsługi pieca zachowaj bezpieczną odległość od materiałów łatwopalnych – co najmniej 0,5 m stawiać na kuchence łatwopalne przedmioty. Jeżeli masz wątpliwości co do prawidłowego działania produktu, nie używaj go i skontaktuj się ze sprzedawcą lub serwisem.
3. Zatrzymanie pracy
Zatrzymanie pracy następuje poprzez dokręcenie zaworu sterującego w prawo do momentu zgaśnięcia płomienia. Szybkowar można następnie odłączyć od wkładu poprzez odkręcenie. Z reguły czynność tę należy wykonywać dopiero po całkowitym ostygnięciu szybkowaru. Nigdy nie wolno zdejmować szybkowaru z wkładu w trakcie pracy!! Po zakończeniu pracy należy zawsze odłączyć szybkowar od wkładu, zapobiegnie to opróżnieniu wkładu w wyniku niewielkiego wycieku. Może to być spowodowane przez brud, który dostanie się pomiędzy szybkowar, a wkłady. Dlatego utrzymuj ten obszar w czystości.
4. Ostrzeżenie dotyczące sytuacji awaryjnych
Jeśli płomień wydostaje się poza aktywną część palnika, należy natychmiast zamknąć zawór regulacyjny i lekko dokręcić szybkowar bombowy. Jeśli płomień nadal się pojawia, zgaś go strumieniem wody, którą zwykle masz przygotowaną do podgrzania. Jeśli płomienia nie da się ugasić, wyrzuć go lub kopnij kuchenkę i wkład w bezpieczne miejsce. Do czasu wypalenia się gazu należy uważać, aby nikt nie zbliżał się do kuchenki na odległość mniejszą niż 20 m. Nie używaj później kuchenki!
5. Ważne uwagi
- Uwaga: Podczas obsługi tego urządzenia zużywane jest powietrze (tlen) i wytwarzany jest dwutlenek węgla. Nie zapalaj ani nie używaj tego urządzenia w niewentylowanych pomieszczeniach, pomieszczeniach, namiotach lub pojazdach. Używanie pieca do ogrzewania zamkniętych pomieszczeń zagraża życiu - niepozorne zatrucie tlenkiem węgla!
- Piec może być obsługiwany wyłącznie przez osobę dorosłą zgodnie z niniejszą instrukcją, nie powierzaj obsługi dzieciom!< br /> Podczas pracy piec należy ustawić w stabilnej pozycji i utrzymywać go pod stałym nadzorem.
- Nie należy używać dwóch lub więcej pieców obok siebie do ogrzewania jednego naczynia. < li>Używaj tylko w miarę dużych i w miarę ciężkich pojemników.
- Nie używaj kuchenki do celów innych niż podgrzewanie jedzenia i napojów w pojemniku.
- Aktywne części kuchenki – palnik, podpory kontenerów, lub zawietrznej - są w trakcie pracy i około 10 min. następnie gorące, więc nie dotykaj ich w tym momencie!
- Nigdy nie używaj kuchenki, która wykazuje oznaki uszkodzenia lub ma wadliwą lub zużytą uszczelkę.
- Obchodź się z kuchenką ostrożnie, chroń ją ją przed upadkiem na ziemię i uszkodzeniem
- Nie dokonuj żadnych modyfikacji kuchenki.
6. Demontaż, czyszczenie i montaż pieca
Piec składa się z dwóch głównych części: korpusu zaworu i palnika, które są połączone ze sobą gwintem i uszczelnione pierścieniem „O” . W celu oczyszczenia dyszy konieczny jest demontaż tych części. Nawet niewielkie zabrudzenie znacznie zmniejsza wydajność pieca.
Do czyszczenia nie używaj igieł i szpilek, gdyż powoduje to uszkodzenie dyszy i może złamać końcówkę igły w dyszy, a tym samym zniszczyć dyszę kuchenka. Do oczyszczenia często wystarczy podciśnienie wytworzone przez usta lub przedmuch. Można także zastosować bardzo cienki drut.
7. Przechowywanie i transport
Zasadniczo kuchenkę należy przechowywać w suchym, nieagresywnym środowisku.
Transport w dostarczonej plastikowej obudowie.
Zawsze transportuj szybkowar oddzielnie od wkładu
8. Naczynie ciśnieniowe z wkładem gazowym
Wkład zawiera skroplony, wysoce łatwopalny gaz propan-butan pod stałym ciśnieniem. Postępuj zgodnie z instrukcjami bezpośrednio na wkładzie.
9. Dane techniczne i utylizacja
Doprowadzenie 1 litra wody do wrzenia w ciągu około 3,5 minuty
Paliwo: propan-butan do 0,8 MPa
Maksymalne dopuszczalne obciążenie kuchenki wraz z pojemnikiem łącznie z zawartością: 2 kg
Po zakończeniu okresu użytkowania kuchenkę przekazać do punktu skupu surowców. Opakowanie wrzucić do odpadów poddanych recyklingowi
10. Warunki gwarancji
Produkt objęty jest ustawową gwarancją na okres 24 miesięcy od daty sprzedaży. Zapis ten nie dotyczy produktów uszkodzonych na skutek przemocy, niewłaściwego obchodzenia się lub nieprofesjonalnej naprawy.
Dostarczony przez:
YATE spol . s ro
Brněnská 371 500 06 Hradec Králové e-mail: yate@yate.cz
< a href="http://www.yate.cz">www.yate.cz Tel: 495 221 475
Parametry dodatkowe
| Kategoria: | Kuchenka |
|---|---|
| EAN: | 8595053902934 |
