YATE Mehrzweckkocher & Grill, 3 Beine, Kochplatte 40 cm, GR-823

Detaillierte Produktbeschreibung

Kochen, braten, grillen ... alles auf einem universellen Gas-Reisekocher. Der Kocher wird hauptsächlich für Autofahrten verwendet, da er klein, kompakt und leicht ist, sodass er in jedes Auto passt und problemlos transportiert werden kann. Dank des großen Brenners (Durchmesser 11 cm) verfügt der Herd über eine hohe Leistung und kann bequem Essen für die ganze Familie zubereiten. Die große und tiefe Pfanne (39,5 cm) und die Plancha-Grillplatte (33,5 cm) bieten ausreichend Platz für viel Fleisch und Gemüse. Pfanne und Grillplatte sind emailliert. Es ist auch möglich, Töpfe mit einem Durchmesser von bis zu 45 cm auf dem Herd zu verwenden.

Der Herd eignet sich auch ideal zum Grillen auf dem Balkon oder auf der Terrasse in Hausnähe. Im Gegensatz zu Holzkohlegrills besteht keine Gefahr durch heißen Funkenflug. Es erfordert auch nicht viel Reinigung nach jedem Grillen. Er ist klein und kompakt, aber dennoch sehr stabil.

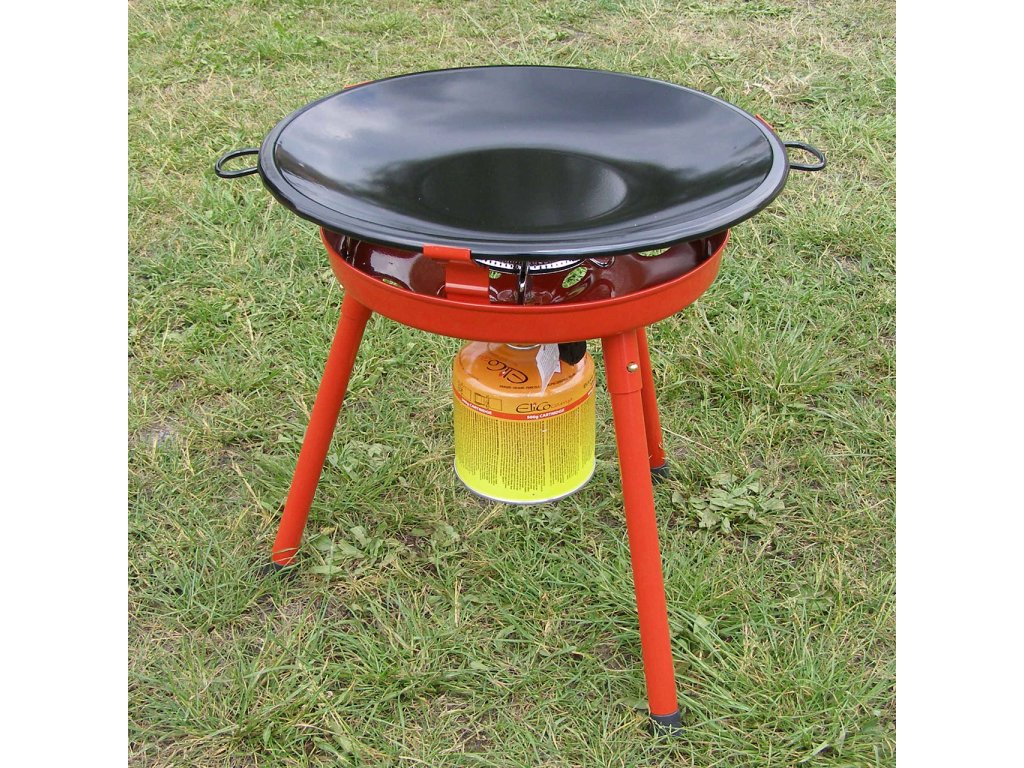

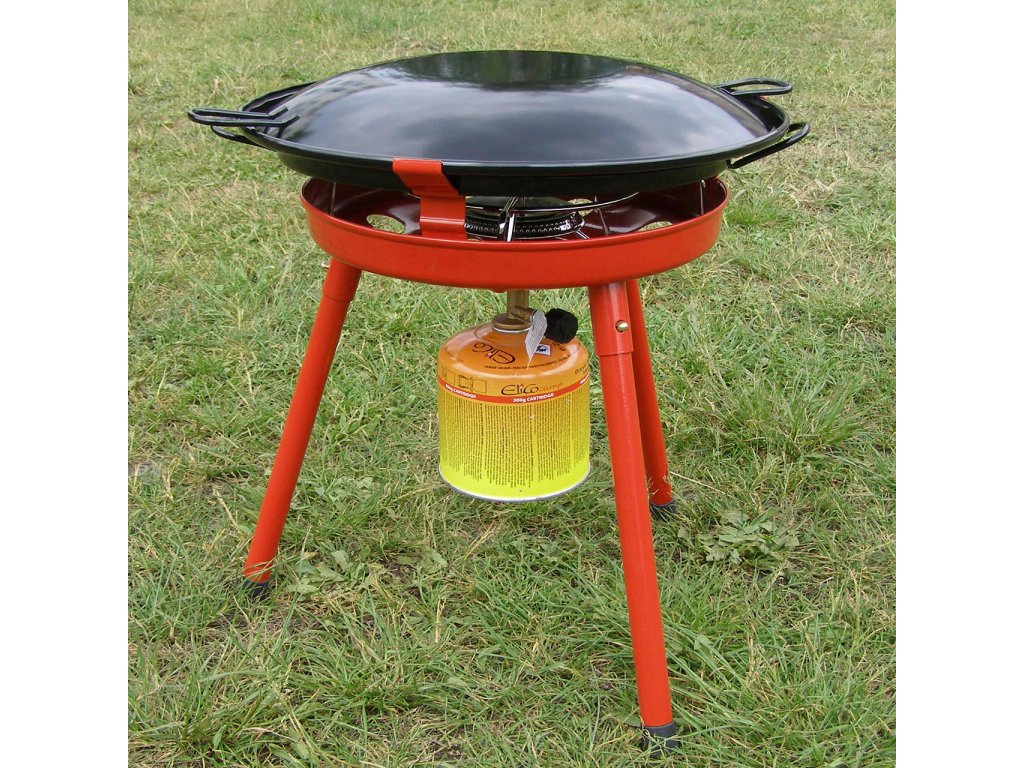

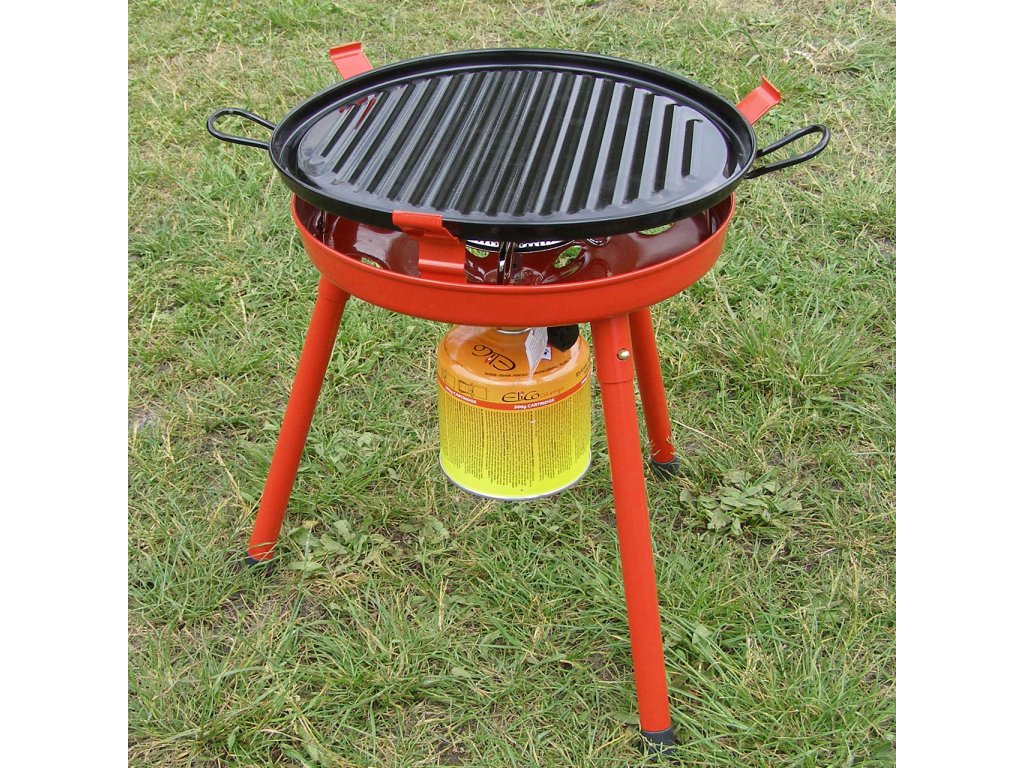

Im Lieferumfang sind ein Kocher, 3 Standbeine, eine Grillplatte zum Plancha-Grillen mit einem Durchmesser von 33,5 cm und eine große Pfanne mit einem Durchmesser von 39,5 cm enthalten. Beide sind emailliert.

Gaskartuschen können in Sportgeschäften, Angelbedarf oder Hobbymärkten gekauft werden. Dabei handelt es sich um Kartuschen mit einem 7/16''-Gewinde, die fast überall auf der Welt erhältlich sind. In unserem Angebot finden Sie Patronen unter dem Code SN00043< /a> (300g) und SN00017< /a> (500g).

Parameter

Allgemeine Produktinformationen

Garantiezeit 24 Monate

Der Mehrzweckkocher und -grill GR-823 ist zum Erhitzen von Speisen und Grillen im Freien, in Ferienhäusern und Gartenhäusern (wo ausreichende Belüftung gewährleistet ist). Als Treibstoff dienen Einwegkartuschen mit direktem Überdruck einer Mischung aus Propan und Butan. Für den Betrieb dieses Kochers sind Kartuschen mit Propan-Butan-Flüssiggas unter konstantem Druck im Verhältnis 30:70 PB vorgesehen. Die Kartusche muss nach EN 417 gefertigt und mit einem selbstdichtenden Ventil mit 7/16“-Anschlussgewinde ausgestattet sein. Die Kartuschen sind Einwegkartuschen und dürfen nicht nachgefüllt werden.

Bevor Sie den Kocher an die Gaskartusche anschließen, lesen Sie diese Bedienungsanleitung sorgfältig durch. Bewahren Sie die Anleitung für den späteren Gebrauch sorgfältig auf. ACHTUNG: Der Herd kann bei unsachgemäßer Verwendung sehr gefährlich sein. Nur in gut belüfteten Bereichen verwenden.

Technische Parameter:

Produktkategorie:Hochdruckkocher & Grill für Einweg-Propan-Butan-Kartuschen

Brennstoffanschluss-Überdruck: 0-7000 mbar.

Düsendurchmesser: 0,27 mm

Leistung (max): 3,55 kW

Nenntemperatur (max): 3,05 cal/h

Gasverbrauch (maximal): 275 g/h

O-Ring: 12x8 mm

Produktbeschreibung und Komponenten:

Der Mehrzweckkocher & Grill GR-823 wird zum Erhitzen von Speisen in einem Topf verwendet , zum Grillen auf einer Grillplatte oder zum Zubereiten von Mahlzeiten in einer großen Pfanne. Im Vergleich zu Holz- oder Holzkohlegrills riecht Gas nicht, es raucht nicht und es entstehen keine Funken. Das Gerät ist leicht und kompakt und lässt sich leicht zerlegen und transportieren.

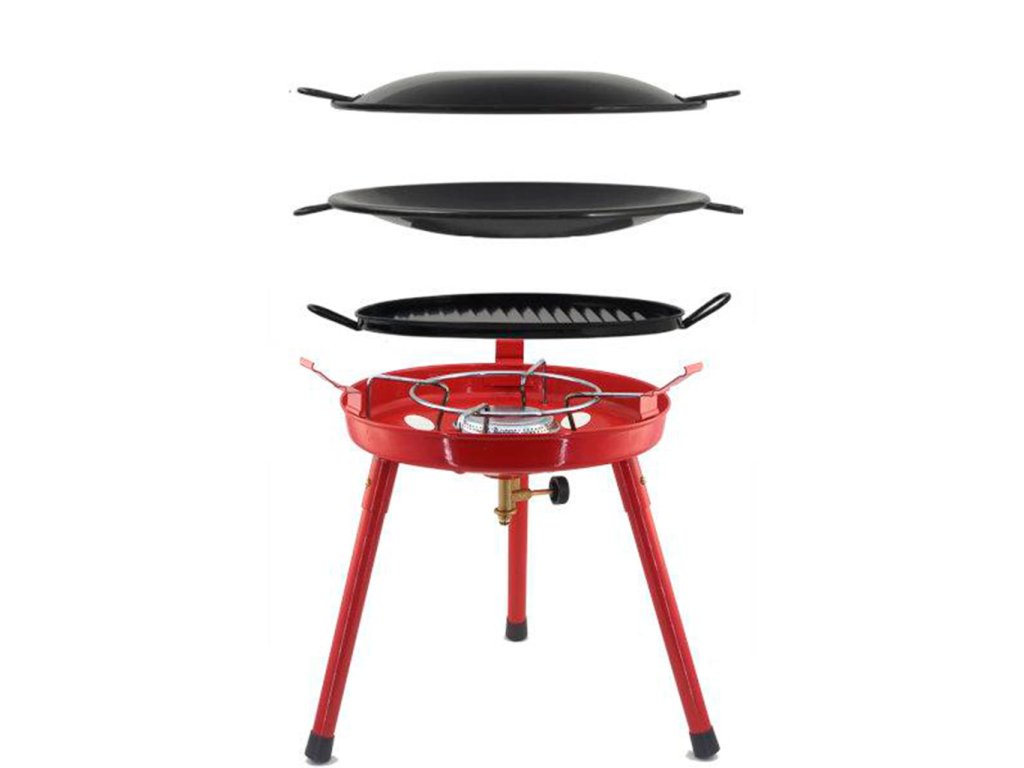

Produktbestandteile:

• Herdkörper mit Brenner und abnehmbaren Beinen
• Grillplatte
• Große Pfanne (dient auch als Deckel)

Vor dem Gebrauch: < /p>

WICHTIG! – Sicherheitsanforderungen

• Der Ofen darf nur von einem Erwachsenen über 18 Jahren gemäß dieser Anleitung bedient werden! Beim Betrieb des Ofens sind vom Betreiber außerdem die allgemeinen Brandschutzvorschriften zu beachten!
• Der Ofen darf auf keinen Fall von Kindern bedient werden!
• Der Ofen muss außer Reichweite gelagert werden von Kindern.
• Achtung: Während des Betriebs dieses Produkts wird Luft (Sauerstoff) verbraucht und Kohlendioxid erzeugt. Zünden oder verwenden Sie dieses Gerät nicht in unbelüfteten Bereichen, Räumen, Zelten oder Fahrzeugen. Es ist gefährlich, mit dem Ofen einen geschlossenen Raum zu heizen, es besteht die Gefahr einer unauffälligen Kohlenmonoxidvergiftung!
• Es ist verboten, das Gerät in Räumen und Räumen unter der Erdoberfläche zu verwenden!
< li>Verwenden Sie den Herd nur für den vorgesehenen Zweck (Erhitzen von Töpfen mit Flüssigkeiten und Speisen, Grillen auf einer Grillplatte, Zubereiten von Speisen in einer speziellen Pfanne).
• Halten Sie das Produkt in sicherer Entfernung von Brennbare Materialien.
• Ein Herd ist während des Betriebs erforderlich. Stellen Sie ihn auf eine nicht brennbare Matte und halten Sie ihn unter Aufsicht!
• Stellen Sie vor dem Gebrauch sicher, dass alle Schraubverbindungen fest sitzen. Führen Sie die Dichtheitsprüfung in einer gut belüfteten Werkstatt durch, oder im Freien, entfernt von Zündquellen/Zündquellen und außerhalb der Reichweite anderer Personen!
• Die Teile des Ofens können sehr heiß sein! Außerhalb der Reichweite von Kindern aufbewahren! Stellen Sie vor der Demontage des Systems sicher, dass alle Teile kalt sind.
• Verwenden Sie das Produkt niemals, wenn Teile beschädigt sind oder fehlen. Benutzen Sie den Herd nicht, wenn er undicht ist, beschädigt ist oder nicht richtig funktioniert!
• Wenn das Gerät nicht dicht ist (Gasgeruch), stellen Sie es sofort nach draußen, an einen Ort ohne offene Flammen und mit guter Belüftung, wo dieses Leck erkannt und gestoppt werden kann. Wenn Sie eine Dichtheitsprüfung (Leckage) des Geräts durchführen möchten, tun Sie dies im Freien. Leckagen nicht mit offener Flamme aufspüren, sondern schäumende (Seifen-)Lösung verwenden!
• Druckbehälter (Gaskartusche) im Freien, entfernt von Zündquellen/Zündquellen und außerhalb der Reichweite anderer Personen wechseln!< /li>
• Die Oberflächentemperatur der Gasflasche darf 40 °C nicht überschreiten!
• Jede direkte Erwärmung der Druckgasflasche zur Erhöhung der Verdampfungsleistung des Flüssiggases ist verboten!< /li>
• Vermeiden Sie nach dem Anschließen des Kochers an die Gasflasche ein Kippen, Drehen und andere Manipulationen an der Gasflasche, die dazu führen würden, dass die flüssige PB-Mischung in den Brenner des Kochers hineinquillt. Nach dem Zünden des Brenners würde es aufgrund der unvollständigen Vergasung des flüssigen PB-Gemisches zu einem erheblichen Schlagen der lodernden Flamme des Brenners kommen. Nach dem Ausbrennen des Flüssiggases würden Größe und Intensität der Flamme auf die ursprünglich eingestellten Werte zurückkehren. Die Folge sind Verstopfungen der Düse (schlechte Verbrennung), übermäßige Verbräunung von Ofenbauteilen, Rußbildung und erhöhte Brandgefahr (die entstehende Flamme ist nicht kontrollierbar)!
• Aus Sicherheitsgründen keine Veränderungen vornehmen Teile des Ofens!
• Es ist verboten, das Gerät auf eine andere Gasart umzustellen!
• Es ist verboten, unter Druck stehende Gasflaschen (auch leere) in Räumen aufzustellen und zu verwenden unter der Erde!
• WICHTIGER HINWEIS! Verwenden Sie keine Behälter mit einem Durchmesser von mehr als 45 cm und einem Gewicht von mehr als 3 kg!

. Anschließen der Kartusche an den Kocher (siehe Abb. 1)

Bevor Sie die Kartusche anschließen, stecken Sie die Füße in die Anschlüsse im Kocher und sichern Sie diese gegen Herausfallen.

Für den Betrieb dieses Kochers sind Kartuschen vorgesehen, die nach EN 417 hergestellt und mit einem selbstdichtenden Ventil mit einem 7/16"-Anschlussgewinde ausgestattet sind.

Vor dem Anschließen der Kartusche ist auf die Dichtigkeit zu achten Der „O“-Ring ist in einwandfreiem Zustand. Wenn dieses Teil Verschleißerscheinungen aufweist, ersetzen Sie es. Es ist 12x8 mm groß. Verwenden Sie einen scharfen Gegenstand, um die verschlissene Dichtung zu entfernen, und einen stumpfen Gegenstand mit den entsprechenden Abmessungen, um die neue Dichtung einzusetzen.

Überprüfen Sie, ob das Herdsteuerventil vollständig geschlossen ist – schließen Sie es, indem Sie es nach rechts drehen.

Das Anschließen der Kartusche an den Herd ist nur im Freien möglich, außerhalb der Reichweite von Personen und Zündquellen, d. h. offenes Feuer, elektrische Entladung und dergleichen.

Nachdem Sie den Herd an die Kartusche angeschlossen haben, vergewissern Sie sich zumindest anhand des Geruchs, dass dieses System vollkommen dicht ist. Tun Sie dies niemals mit offener Flamme. Wenn das System nach dem Zusammenbau Anzeichen von Undichtigkeiten aufweist, zerlegen Sie das System und überprüfen Sie die Dichtungen. Wenn Sie den Defekt nicht beheben können, zerlegen Sie den Herd und verwenden Sie ihn nicht! Zünden Sie es nicht an und nähern Sie sich keinem offenen Feuer oder einer anderen Zündquelle.

Der Kocher und die Kartusche sind mit einem Rechtsgewinde zur gegenseitigen Verbindung ausgestattet. Beim Anbringen der Kartusche am Kocher ist mit der nötigen Sorgfalt vorzugehen, um ein Verkanten der Gewinde zu vermeiden (das sogenannte „Überdrehen des Gewindes“), da sonst der Kocher durch Fehlbedienung zerstört wird.

Wenn Sie die Kartusche auf den Herd schrauben, ertönen Sie ein leises Gaszischen, indem Sie das Bombenventil mit dem Öffnungsstift öffnen. Mit einer weiteren Drehung passt die Dichtung auf die Kartusche und sorgt für die Dichtheit des Systems. Weiteres heftiges, unnötiges Anziehen führt zu einem schnellen Verschleiß der Dichtung bzw um den Herdthread zu zerstören! Gelegentliches leichtes Einschmieren des Herdgewindes mit Vaseline verlängert dessen Lebensdauer erheblich.

. Zündung und Betrieb

Stellen Sie sicher, dass sich der Ofen mit der Kartusche in vertikaler Position befindet. Drehen Sie den Tankdeckel nach links, um die Gaszufuhr zu öffnen. Benutzen Sie Streichhölzer oder ein Feuerzeug, um den Herd anzuzünden. Öffnen Sie beim Zünden der Flamme das Gas auf volle Leistung.

Wenn die Kartusche längere Zeit in der Kälte und Ruhe gelegen hat, muss sie vor dem Gebrauch gründlich geschüttelt werden, da sonst die Flamme „abhebt“. nachdem der Ofen etwa eine Minute lang angezündet wurde. Wenn ein Kochgefäß vor dem Anzünden der Flamme auf den Herd gestellt wird, tritt das genannte Phänomen fast nicht auf.

Bei Verwendung einer völlig neuen Kartusche, die längere Zeit der Hitze ausgesetzt war, nach dem Anzünden des Herdes , eine riesige gelbliche Flamme. Schließen Sie das Regelventil sofort auf Minimum, bis die Flamme erlischt. Dieses Phänomen tritt mit Sicherheit auf, wenn der Kartuschenkocher stark geneigt wird.

Vermeiden Sie während des Betriebs das Kochen der Flüssigkeit aus dem Kochbehälter, da dieser und der Kocher sonst beschädigt oder vollständig zerstört werden.

Lassen Sie den Ofen während des Betriebs nicht unbeaufsichtigt.

Halten Sie beim Betrieb des Ofens einen Sicherheitsabstand von mindestens 0,5 m ein Stellen Sie brennbare Gegenstände auf den Herd.

Wenn Sie Zweifel an der korrekten Funktion des Produkts haben, verwenden Sie es nicht und wenden Sie sich an den Verkäufer oder Service.

. Stoppen des Betriebs

Das Stoppen des Betriebs erfolgt durch Anziehen des Steuerventils nach rechts, bis die Flamme erlischt. Anschließend kann die Kartusche durch Abschrauben vom Herd getrennt werden.

Diesen Vorgang grundsätzlich erst durchführen, wenn der Herd vollständig abgekühlt ist.

Die Kartusche darf niemals aus dem Herd entfernt werden während des Betriebs! Trennen Sie die Kartusche nach Gebrauch immer vom Herd, um zu verhindern, dass sich die Kartusche aufgrund eines kleinen Lecks entleert. Dies kann durch Schmutz verursacht werden, der zwischen Kocher und Kartuschen gelangt. Halten Sie diesen Bereich daher sauber.

4. Warnung für Notfälle

Wenn die Flamme außerhalb des aktiven Teils des Brenners bläst, schließen Sie sofort das Steuerventil und ziehen Sie die Kartusche leicht am Herd fest. Wenn die Flamme weiterhin auftritt, löschen Sie sie mit einem Wasserstrahl, den Sie normalerweise zum Erhitzen bereithalten. Wenn die Flamme nicht gelöscht werden kann, werfen Sie sie weg oder Stellen Sie den Herd und die Kartusche an einen sicheren Ort. Stellen Sie sicher, dass sich niemand dem Herd in einer Entfernung von weniger als 20 m nähert, bis das Gas ausgebrannt ist. Benutzen Sie den Herd danach nicht mehr!

5. Zerlegen, Reinigen und Zusammenbauen des Ofens

Der Ofen besteht aus zwei Hauptteilen: dem Ventilkörper und dem Brenner, die über ein Gewinde miteinander verbunden und mit einem „O“-Ring abgedichtet sind . Zur Reinigung der Düse ist die Demontage dieser Teile erforderlich. Selbst kleine Verstopfungen verringern die Leistung des Ofens erheblich.

Verwenden Sie zum Reinigen keine Nadeln und Nadeln, da dies die Düse beschädigen und dazu führen kann, dass die Nadelspitze in der Düse abbricht und somit der Ofen zerstört wird. Zur Reinigung reicht oft schon ein Unterdruck aus, der durch den Mund oder das Durchblasen erzeugt wird. Es ist auch möglich, einen sehr dünnen Draht oder eine weiche Bürste zu verwenden.

Verwenden Sie zum Reinigen des Ofens ein feuchtes Tuch und Seife. Tauchen Sie das Gerät niemals in Wasser oder besprühen Sie es mit Wasser, reinigen Sie es niemals mit Chemikalien oder brennbaren Flüssigkeiten.

Bei Problemen oder im Reparaturfall ist das Gerät direkt an den Hersteller einzusenden. Für weitere Informationen wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.

Bewahren Sie das Gerät nach Gebrauch in einer trockenen, sauberen und gut belüfteten Umgebung auf.

Transportieren Sie den Herd immer getrennt von die Patrone.

E-Mail: yate@yate .cz

www.yate.cz

Tel: 495 221 475
